挿入機材

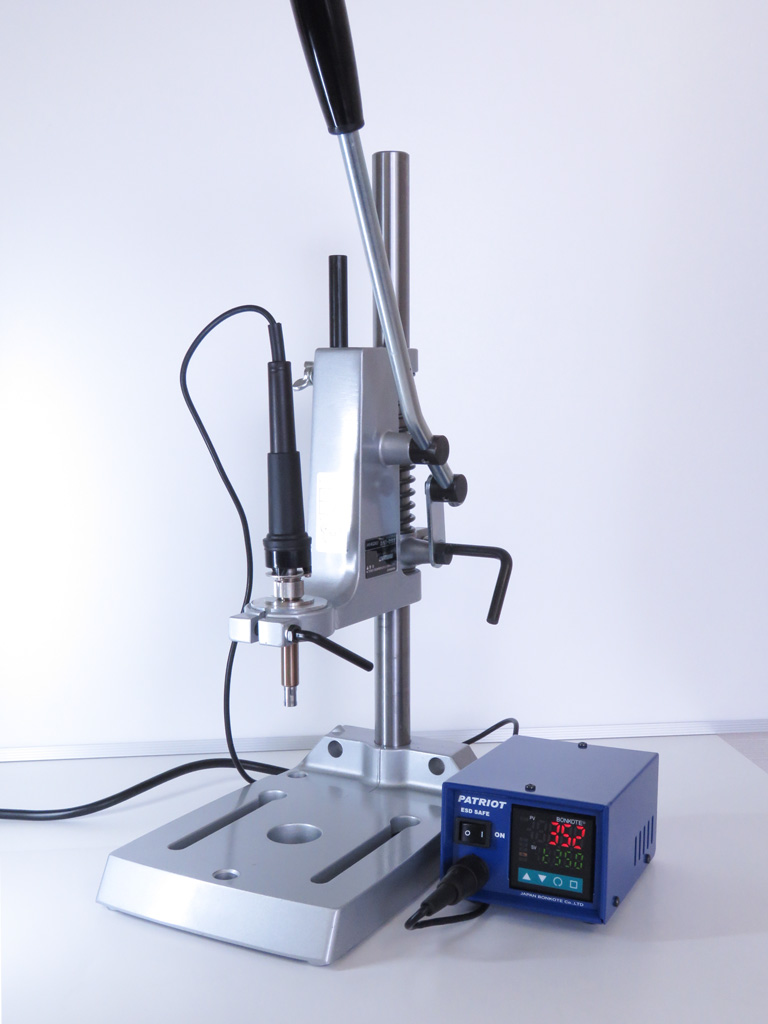

ハンド式熱熔着機（標準タイプ）
温度コントローラー・はんだこて・圧入スタンドで構成された圧入システムです。
●特徴
● 操作が簡単になった
● コンパクトになった
● 使用用途が増えた
● 安価になった
● 埋設温度条件が一定に保てる
● 方式：製品を温めながら挿入埋設
● 適合ネジサイズ：M2〜M6
● 適用製品サイズ：制限なし
●作業手順動画
| 温度コントローラー（M12) | はんだこて（TB-150) | ||
| 入力電圧 | AC100~240V(フリー電源） | ヒーター電圧/出力 | 100V/50W |
| 温度入力範囲 | 0〜500℃ | 全長 | 219ｍｍ |
| 電源コード | アース付３芯プラグ(3PCHI) | 重量 | 66ｇ |
| 本体寸法 | 97W×130D×73H | ||
| 重量 | 750ｇ以下 | ||

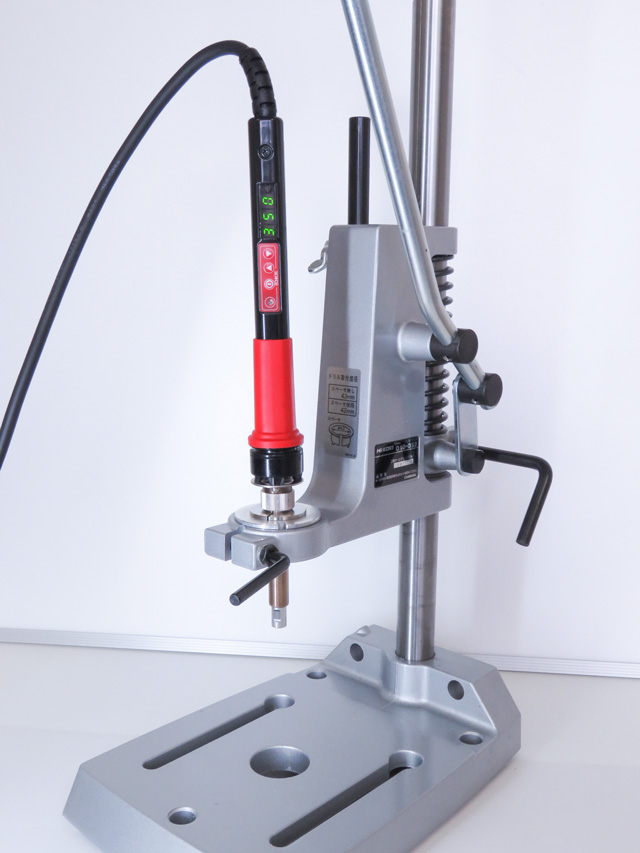

ハンド式熱熔着機（温調器内蔵はんだこて）
圧入スタンド・温調器内臓はんだこてで構成された圧入システムです。
●特徴
● 操作が簡単になった
● コンパクトになった
● 使用用途が増えた
● 安価になった
● 埋設温度条件が一定に保てる
● 方式：製品を温めながら挿入埋設
● 適合ネジサイズ：M2〜M6
● 適用製品サイズ：制限なし
●作業手順動画
| 温調器内臓型はんだこて（DSS-140B) | |
| 消費電力 | 40W |
| 入力電圧 | 100V |
| 制御方式 | P制御 |
| 制御温度 | 50〜500℃ |
| 全長 | 274ｍｍ |
| 重量 | 106ｇ |
ハンド式熱溶着機と温度コントローラー
☆製造販売終了のお知らせ☆
平素は格別のお引き立てを賜り厚く御礼申し上げます。
長年に亘りご愛顧を頂いておりましたハンド式熱溶着機におきまして、新製品販売に伴い、2021年9月をもちまして量産終了とさせて頂きます。
●特徴
● 埋設温度条件が一定に保てる
● 方式：製品を温めながら挿入埋設
● 適合ネジサイズ：M2〜M6
● 適用製品サイズ：制限なし
●作業手順動画
 |
コラム高さ | 450mm |
| 最大ハイライト | 145mm | |
| ストローク | 60mm | |
| ベース作業面 | 160×170mm | |
| 電源電圧 | AC100V |
成型後インサートナットのドライバー熱溶着機
●特徴
●加熱温度調整が可能
●埋設寸法精度が高い
●埋設作業が簡単で早い
●樹脂のはみ出しが少ない
●狭い場所でも埋設できる
●方式：製品を温めて挿入埋設
●適合ネジサイズ：M2〜M4
●適用製品サイズ：細くて短いサイズ
●作業手順動画
 |
電源電圧 | AC-100V |
| 周波数 | 50～60Hz | |
| 消費電力 | 800W | |
| 昇温温度 | 最高（400℃） | |
| ナット昇温温度 | 積載後 約3分 | |
| 加熱板寸法 | 160×160 | |
| 外形寸法 | 200×200 H=150 | |
| 重量 | 2㎏ |
 |
Aタイプ ビットと柄部はフリーに回転 |
 |
Bタイプ ビットと柄部は固定、安価 |
 |
柄寸法 | φ30×L100mm |
| ビット外径 | φ7 | |
| ビット種類 | M2用 | |
| M2.6用 | ||
| M3用 | ||
| M4用 | ||
| ビット長さ | 60,100mm | |
| 埋設深さ | 0.1mm |
 |
各サイズ用 |
※ビットとチューブは消耗品として別売りで準備いたしております。
