成型時インサートナット
XZE・SXE・XYE

成型時インサートとは「樹脂成型時に金型等にセットし使用するインサート」です。 この種のインサートの形状はお客さまの金型形状に影響を受けることが多いため、規格化していませんが、「各種形状、各種サイズ」を取りそろえております。 また使用時の注意点として「成型、インサート固定時に金型ピンを使用する場合(右イメージ) 」金型ピンとインサート内径の調整を行ってください。当社ではお客様よりインサート内径に指示がない場合、JISⅡ級に沿い制作しています。

●特徴

製品外径に「アヤメ状のローレット」が切ってあり、「トルク、引張力」にバランスが取れています。

●形状

●「溝」形状を追加することで「引張力」を強化可能です。

●「貫通穴、止まり穴」を用意しています。

※平目状のローレットタイプも取り扱っております。

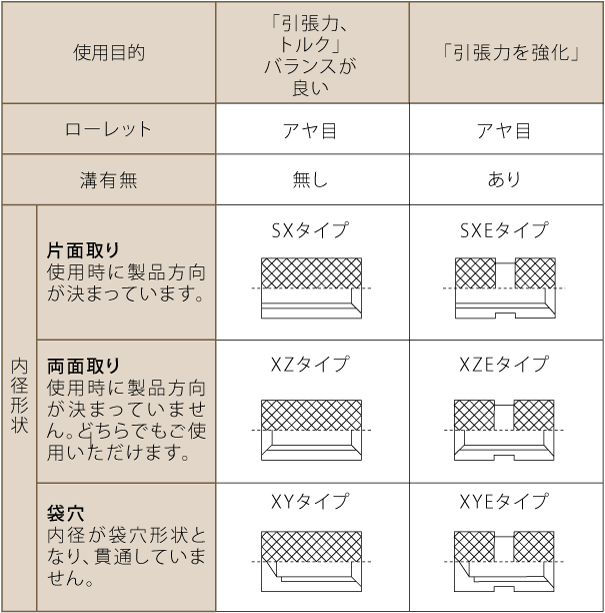

成型時インサートのタイプ

袋穴形状のネジ有効について

ネジ有効部の長さは全長寸法に対して−3mm程度に
なりますが、 ネジサイズが大きくなるとネジ有効部の
長さは短くな入りますのでご相談ください。

寸法表

XZ/XZE

M2×0.4
品番 外径 全長
XZE-203525 3.5 2.5
XZE-204045 4 4.5
XZE-204050 4 5

M2.5×0.45
品番 外径 全長
XZE-254045 4 4.5
XZE-254050 4 5

M2.6×0.45
品番 外径 全長
XZE-264030 4 3
XZE-265080 5 8

M3×0.5
品番 外径 全長
XZE-305040 5 4
XZE-305050 5 5
XZE-305060 5 6
XZE-305070 5 7
XZE-305080 5 8
XZE-305090 5 9
XZE-3050100 5 10
XZE-3050110 5 11
XZE-3050120 5 12
XZE-306040 6 4
XZE-306050 6 5
XZE-306060 6 6
XZE-306070 6 7
XZE-306080 6 8
XZE-306090 6 9
XZE-3060100 6 10
XZE-3060110 6 11
XZE-3060120 6 12

M4×0.7
品番 外径 全長
XZE-406040 6 4
XZE-406060 6 6
XZE-406070 6 7
XZE-406080 6 8
XZE-4060100 6 10
XZE-4060120 6 12
XZE-4060160 6 16
XZE-407040 7 4
XZE-407060 7 6
XZE-407070 7 7
XZE-407080 7 8
XZE-4070100 7 10
XZE-4070120 7 12
XZE-408040 8 4
XZE-408050 8 5
XZE-408060 8 6
XZE-408080 8 8
XZE-4080100 8 10
XZE-4080120 8 12

M5×0.8
品番 外径 全長
XZE-507050 7 5
XZE-507060 7 6
XZE-507070 7 7
XZE-507080 7 8
XZE-507090 7 9
XZE-5070100 7 10
XZE-5070120 7 12
XZE-5070130 7 13
XZE-5070140 7 14
XZE-508050 8 5
XZE-508060 8 6
XZE-508070 8 7
XZE-508080 8 8
XZE-508090 8 9
XZE-5080100 8 10
XZE-5080120 8 12
XZE-5080140 8 14
XZE-509050 9 5
XZE-509060 9 6
XZE-509070 9 7
XZE-509080 9 8
XZE-509090 9 9
XZE-5090100 9 10
XZE-5090120 9 12
XZE-5090140 9 14
XZE-5010060 10 6
XZE-5010080 10 8
XZE-50100100 10 10
XZE-50100120 10 12
XZE-50100140 10 14
XZE-50100160 10 16

M6×1.0
品番 外径 全長
XZE-608060 8 6
XZE-608080 8 8
XZE-6080100 8 10
XZE-6080120 8 12
XZE-6080140 8 14
XZE-6080160 8 16
XZE-6080200 8 20
XZE-609055 9 5.5
XZE-609060 9 6
XZE-609080 9 8
XZE-6090100 9 10
XZE-6090120 9 12
XZE-6090140 9 14
XZE-6090160 9 16
XZE-6090200 9 20
XZE-6010060 10 6
XZE-6010080 10 8
XZE-60100100 10 10
XZE-60100120 10 12
XZE-60100140 10 14
XZE-60100160 10 16
XZE-60100200 10 20

M8×1.25
品番 外径 全長
XZE-80130100 13 10
XZE-80130120 13 12
XZE-80130150 13 15
XZE-80130180 13 18
XZE-80130200 13 20

M10×1.5
品番 外径 全長
XZE-100160110 16 11
XZE-100200250 20 25

XY/XYE

M2×0.4
品番 外径 全長
- - -
XYE-204045 4 4.5
XYE-204050 4 5

M2.5×0.45
品番 外径 全長
XYE-254045 4 4.5
XYE-254050 4 5

M2.6×0.45
品番 外径 全長
- - -
XYE-265080 5 8

M3×0.5
品番 外径 全長
- - -
XYE-305050 5 5
XYE-305060 5 6
XYE-305070 5 7
XYE-305080 5 8
XYE-305090 5 9
XYE-3050100 5 10
XYE-3050110 5 11
XYE-3050120 5 12
- - -
XYE-306050 6 5
XYE-306060 6 6
XYE-306070 6 7
XYE-306080 6 8
XYE-306090 6 9
XYE-3060100 6 10
XYE-3060110 6 11
XYE-3060120 6 12

M4×0.7
品番 外径 全長
- - -
XYE-406060 6 6
XYE-406070 6 7
XYE-406080 6 8
XYE-4060100 6 10
XYE-4060120 6 12
XYE-4060160 6 160
- - -
XYE-407060 7 6
XYE-407070 7 7
XYE-407080 7 8
XYE-4070100 7 10
XYE-4070120 7 12
- - -
XYE-408050 8 5
XYE-408060 8 6
XYE-408080 8 8
XYE-4080100 8 10
XYE-4080120 8 12

M5×0.8
品番 外径 全長
- - -
XYE-507060 7 6
XYE-507070 7 7
XYE-507080 7 8
XYE-507090 7 9
XYE-5070100 7 10
XYE-5070120 7 12
XYE-5070130 7 13
- - -
- - -
XYE-508060 8 6
XYE-508070 8 7
XYE-508080 8 8
XYE-508090 8 9
XYE-5080100 8 10
XYE-5080120 8 12
XYE-5080140 8 14
- - -
XYE-509060 9 6
XYE-509070 9 7
XYE-509080 9 8
XYE-509090 9 9
XYE-5090100 9 10
XYE-5090120 9 12
XYE-5090140 9 14
XYE-5010060 10 6
XYE-5010080 10 8
XYE-50100100 10 10
XYE-50100120 10 12
XYE-50100140 10 14
XYE-50100160 10 16

M6×1.0
品番 外径 全長
- - -
XYE-608080 8 8
XYE-6080100 8 10
XYE-6080120 8 12
XYE-6080140 8 14
XYE-6080160 8 16
XYE-6080200 8 20
- - -
- - -
XYE-609080 9 8
XYE-6090100 9 10
XYE-6090120 9 12
XYE-6090140 9 14
XYE-6090160 9 16
XYE-6090200 9 20
- - -
XYE-6010080 10 8
XYE-60100100 10 10
XYE-60100120 10 12
XYE-60100140 10 14
XYE-60100160 10 16
XYE-60100200 10 20

M8×1.25
品番 外径 全長
XYE-80130100 13 10
XYE-80130120 13 12
XYE-80130150 13 15
XYE-80130180 13 18
XYE-80130200 13 20

M10×1.5
品番 外径 全長
XYE-100160110 16 11
XYE-100200250 20 25

SXE/SX

M2×0.4
品番 外径 全長
SXE-203525 3.5 2.5
SXE-204045 4 4.5
SXE-204050 4 5

M2.5×0.45
品番 外径 全長
SXE-254045 4 4.5
SXE-254050 4 5

M2.6×0.45
品番 外径 全長
SXE-264030 4 3
SXE-265080 5 8

M3×0.5
品番 外径 全長
SXE-305040 5 4
SXE-305050 5 5
SXE-305060 5 6
SXE-305070 5 7
SXE-305080 5 8
SXE-305090 5 9
SXE-3050100 5 10
SXE-3050110 5 11
SXE-3050120 5 12
SXE-306040 6 4
SXE-306050 6 5
SXE-306060 6 6
SXE-306070 6 7
SXE-306080 6 8
SXE-306090 6 9
SXE-3060100 6 10
SXE-3060110 6 11
SXE-3060120 6 12

M4×0.7
品番 外径 全長
SXE-406040 6 4
SXE-406060 6 6
SXE-406070 6 7
SXE-406080 6 8
SXE-4060100 6 10
SXE-4060120 6 12
SXE-4060160 6 160
SXE-407040 7 4
SXE-407060 7 6
SXE-407070 7 7
SXE-407080 7 8
SXE-4070100 7 10
SXE-4070120 7 12
SXE-408040 8 4
SXE-408050 8 5
SXE-408060 8 6
SXE-408080 8 8
SXE-4080100 8 10
SXE-4080120 8 12

M5×0.8
品番 外径 全長
SXE-507050 7 5
SXE-507060 7 6
SXE-507070 7 7
SXE-507080 7 8
SXE-507090 7 9
SXE-5070100 7 10
SXE-5070120 7 12
SXE-5070130 7 13
SXE-5070140 7 14
SXE-508050 8 5
SXE-508060 8 6
SXE-508070 8 7
SXE-508080 8 8
SXE-508090 8 9
SXE-5080100 8 10
SXE-5080120 8 12
SXE-5080140 8 14
SXE-509050 9 5
SXE-509060 9 6
SXE-509070 9 7
SXE-509080 9 8
SXE-509090 9 9
SXE-5090100 9 10
SXE-5090120 9 12
SXE-5090140 9 14
SXE-5010060 10 6
SXE-5010080 10 8
SXE-50100100 10 10
SXE-50100120 10 12
SXE-50100140 10 14
SXE-50100160 10 16

M6×1.0
品番 外径 全長
SXE-608060 8 6
SXE-608080 8 8
SXE-6080100 8 10
SXE-6080120 8 12
SXE-6080140 8 14
SXE-6080160 8 16
SXE-6080200 8 20
SXE-609055 9 5.5
SXE-609060 9 6
SXE-609080 9 8
SXE-6090100 9 10
SXE-6090120 9 12
SXE-6090140 9 14
SXE-6090160 9 16
SXE-6090200 9 20
SXE-6010060 10 6
SXE-6010080 10 8
SXE-60100100 10 10
SXE-60100120 10 12
SXE-60100140 10 14
SXE-60100160 10 16
SXE-60100200 10 20

M8×1.25
品番 外径 全長
SXE-80130100 13 10
SXE-80130120 13 12
SXE-80130150 13 15
SXE-80130180 13 18
SXE-80130200 13 20

M10×1.5
品番 外径 全長
SXE-100160110 16 11
SXE-100200250 20 25
